小区监控系统方案

发布时间：2018-09-12 15:58:33 作者：义乌监控安装公司

一、系统结构

义乌小区监控此项目办公、公寓为高端商住两用公寓社区，区内的外围周边、开阔的公共区域、交通要道、出入口、大堂、电梯轿箱内及地下停车场车道、出入口内设置监控点（详见图纸）。为使保安能及时、有效地了解现场各点的安全情况，提高保安对突发事件的应对能力。监控全套采用百万高清数字监控系统，在每个需要安装监控的位置，安装百万高清数字摄像头，录像保存时间为不少于15天。

本次视频监控系统采用纯网络模式，前端全部采用网络摄像机，视频信号通过接入交换机接入局域网传输。中心机房内部包含了存储子系统、管理控制子系统和集成联动等部分，是整个监控系统的核心，也是软件平台的核心。系统结构图如下：

义乌小区监控

二、功能要求：

全天候监控功能：通过安装的全天候监控设备，全天候24小时成像，实时监控大楼内各个场所包括周界围墙、室外停车场、地下停车场、大楼出入口、大楼大厅、电梯厅及电梯、各楼层过道等；

昼夜成像功能：方案中涉及到的半球摄像机和固定枪式摄像机可采用红外模式摄像，可见光成像系统的彩色模式非常适合天气晴朗、能见度良好的状况下对监视范围内的观察监视识别；红外模式则具有优良的夜视性能和较高的视频分辨率，对于照度很低甚至0LUX照度的情况下具有良好的成像性能；

高清晰度成像：大楼部署高清晰度摄像机，采用高清晰度成像技术对区域内实施监控，有利于记录大楼车辆车牌、人员面部等细部特征。

前端设备控制功能：可手动控制镜头的变倍、聚焦等操作，实现对目标细致观察和抓拍的需要；对于室外前端设备，还可远程启动雨刷、灯光等辅助功能。

分级管理功能：记录配置客户端、操作客户端的信息，包括用户名、密码和用户权限，在客户端访问监控系统前执行登陆验证功能。在大楼安防控制中心建设管理平台，对于远程访问和控制的人员，可以通过授权登录WEB客户端，实现对摄像机云台、镜头的控制和预览实时图像、查看录像资料等功能。

报警功能：系统对各监控点进行有效布防，避免人为破坏；当发生断电、视频遮挡、视频丢失等情况时，现场发出告警信号，同时将报警信息传输到监控中心，使管理人员第一时间了解现场情况。

义乌小区监控

联动功能：大楼安全防范系统是以综合安防管理平台为基础，各子系统既可独立运行，又可统一协调管理的多功能、全方位、立体化的安防自动化管理系统，从而建立起一套完善的、功能强大的技术防范体系，以满足对大楼安全和管理的需要，配合人员管理，实现人防与安防的统一与协调。

集中管理指挥功能：在指挥中心采用综合管理软件，实现对各监控点多画面实时监控、录像、控制、报警处理和权限分配。

回放查询功能：有突发事件可以及时调看现场画面并进行实时录像，记录事件发生时间、地点、及时报警联动相关部门和人员进行处理，事后可对事件发生视频资料进行查询分析。

电子地图功能：系统软件多级电子地图，可以将区域的平面电子地图以可视化方式呈现每一个监控点的安装位置、报警点位置、设备状态等，有利于操作员方便快捷地调用视频图像。

设备状态监测功能：对于系统前端节点为网络摄像机，软件平台能实时监测它们的运行状态，对工作异常的设备可发出报警信号。

三、前端布点

监控设置如下：

在电梯内设置电梯专用百万高清飞碟半球摄像机20台，内置镜头，可通过无线轿厢顶与电梯井道顶部安装无线路由器方式传输图像。

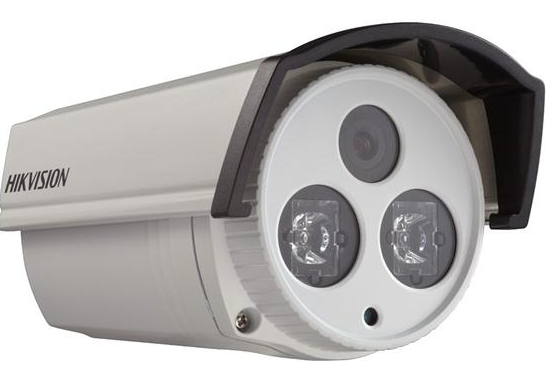

园区周界、楼口、主路口设置200万超宽动态日夜超低照度数字高清摄像机72台，摄像机应采用1/2.7″200万像素CMOS传感器,H.264,0.1Lux/F1.2(彩色）支持宽动态，可消除图像中的物体光暗度反差过大的显现，使图像更清晰和均衡，从而实现弱光线下画面明亮、干净、清晰。

园区主要广场设置24倍200万1/3"CCD日夜型一体化带预置位网络球机 8台。高速球应配有阵列红外灯、内置IR-CUT切换器和光敏器件，在无光的情况下，能提供清晰的图像。

义乌小区监控

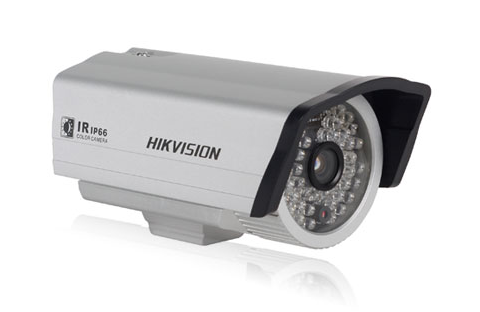

地库车道设置32台200万高清低照度宽动态枪型摄像机；200万1/3"含有百万像素固定焦距固定光圈镜头，0.1Lux/F1.2(彩色)，0Lux（红外灯开启），日夜转换采用IR-CUT双滤光片切换采用阵列灯的红外光源，灯光亮度高、光线匀，可实现日夜两用。以备业主发生泊车纠纷留取证据查询。

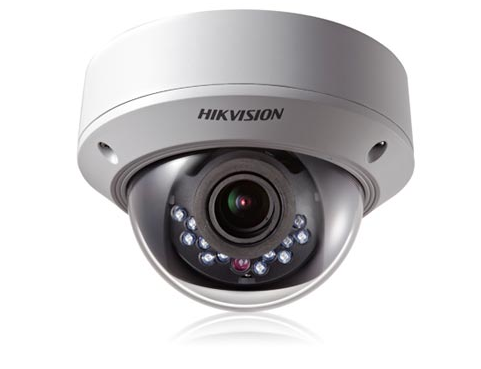

单元前厅、标准层走廊设置200万1/3" CMOS 宽动态半球网络摄像机303台。2台24倍200万1/3"CCD日夜型一体化带预置位网络球机监控.

合计407台。

四、监控中心平台设计

安防机房与消防控制室合用设置地库负一层，所有线缆均由机房沿桥架或室外管网敷设至设备前端。大楼监控中心视频监控系统包含控制子系统、解码及显示子系统、存储子系统等。

控制子系统主要指的是视频监控系统的管理平台软件和配套设备，如鼠标、键盘等。

（1）管理平台软件

视频监控系统的管理平台软件是整个视频监控系统的核心。系统内任何的操作、配置、管理都必须在平台上完成，或通过平台注册，由其它设备或软件客户端完成；软件具备C/S、B/S两种架构；支持报警系统与视频监控系统的联动管理；软件采用模块化设计，可以分服务器安装系统模块，以降低服务器的资源处理压力。视频系统软件管理平台要求基于SOA架构，通过Web Service提供基础服务，同时提供视频资源编解码设备、报警设备、网络存储设备、管理平台等基础组件，支持用户以C/S和B/S两种方式访问。

（2）键盘

系统可采用网络键盘，接入系统中的交换机，经平台注册后，可以对前端视频点进行切换显示、远程控制等操作。键盘上三维摇杆的设计，给用户带来键盘、鼠标无法替代的使用感受。同时还能在键盘上实现实时预览、大屏控制、抓图等功能。

五、解码及显示子系统

解码及显示子系统主要为实现大楼监控中心对监控范围内视频监控的统一调用、控制及解码显示而设计的，实现对视频的远程访问、视频流接收、数字视频的解码显示和大屏幕视频显示控制等功能。

显示控制子系统包括3*4的46寸DID液晶拼接屏。根据实际工程实施经验，建议控制台到电视墙的观看距离不小于3 米。同时，为了方便安装维护，后面至少需要保留80 厘米净空间。

解码子系统的主要是将前端网络视频监控信号还原成高清数字信号，输出到显示系统进行显示。包括1台视频综合平台主机箱，和2块视频综合平台输出板，8路，DVI接口，高清视频解码输出板，支持8路1080P/16路720P/32路D2解码。

与一般解码子系统相比，本次设计解码子系统不仅是个单纯的视频解码子系统，而是一个集视频解码、数字输入、拼接、控制、漫游等功能于一体的视频综合管理平台，它将原有的解码设备、拼接控制设备集成到一体化的设备中，通过视频监控管理系统的管理平台软件即可实现视频解码输出、切换控制、大屏拼接、画面开窗、漫游等原来需要多套软件才能够实现的功能。它可支持多种数据源同时接入，如：网络编码接入，光纤数字接入，SDI信号接入，DVI信号接入，VGA信号接入，BNC模拟信号接入。也可以支持多种输出接口输出，如：HDMI，DVI，VGA或者BNC。视频综合平台具备16路高清DVI信号输出能力（4路预留），可对视频监控图像实现单独显示、全屏显示、分割显示、漫游开窗、拼接等多种功能。

监控中心电视墙为3*4拼接屏，由12台挂墙式46寸高亮拼接屏，分辨率：1920*1080；亮度：700nit；扫描频率：60HZ；背光：Lamp；双边拼缝：20mm组成。操作台可通过控制键盘鼠标切换器对所有监控点进行操控，保证监视效果。

六、存储系统

本方案采用流媒体直存（CVR）的存储架构，这种存储模式省去了网络存储服务器，因此存储不再受网络存储服务器性能的影响，存储更加高效稳定，并节省了一定的成本。视频监控采用集中存储的方式，在中心布置一台流媒体直存设备。出于空间占用的考虑，要求设备采用高密度、机架式设计，高度不超过4U，硬盘盘位不少于60U；视频接入路数满足不小于448路（按2Mbps码流计算），满足本次项目和未来扩展的需要

把录像软件和播放软件嵌入到存储设备中是整体上解决服务器存储模式的一种新的方法；编码器录像直接写入存储，平台和客户端可以直接从存储中点播；降低了客户使用成本，也提高了性能和可靠性。

数字硬盘录像机必须采用监控专用硬盘，容量4TB，60块，接口类型SATA，转速7200转/分，保证15天录像时间容量。

固定摄像机全按POE供电交换机集中供电方式，可以同时给16/24台摄像机供电，距离100米，16/24个100/1000MBPS自适应RJ45端口，网络端口防雷，最大POE功率270/400W。电梯摄像机由电梯机房交流220V现场供电，轿厢内变压后DC12V供电。前端摄像机可通过光纤收发器，集中传输多路数字信号，直接接入光纤收发器进行远距离传输。云台摄像机单独供电。前端设备到监控中心的链路采用超五类非屏蔽双绞线（点位距离不超过90米）和4芯室外单模光缆（点位距离超过90米，如球机），前端点位供电以交换机POE供电为主，要求接入层交换机采用千兆二层交换机，监控中心的汇聚层采用万兆三层交换机。
